詳細描述

技術參數

伺服電機號		260EMD-
伺服電機號		14KD	16KD	31KD	14KF	16KF	20KF	23EF	28KF
額定電壓	V	380
額定輸出功率	kW	22.0	25.1	48.7	24.9	28.5	35.6	41.8	49.8
額定轉矩	N.m	140	160	310	140	160	200	235	280
最大轉矩	N.m	280	320	620	280	320	400	470	560
額定電流	Arms	43.5	51.9	100.0	48.9	59.3	70.3	78.0	98.5
最大電流	Arms	87.0	103.8	200.0	97.8	118.6	140.6	156.0	197.0
轉矩常數	N.m/A	3.22	3.08	3.10	2.86	2.70	2.84	3.01	2.84
額定轉速	r/min	1500			1700
最高轉速	r/min	2000			2200
轉動慣量	×10-3kg.㎡	28.5	30.2	36.0	42.8	50.3	54.3	61.2	65.2
重量	kg	105	109	120	133	148	155	169	176
軸向最大荷量	N	1454
徑向最大荷量	N	4700

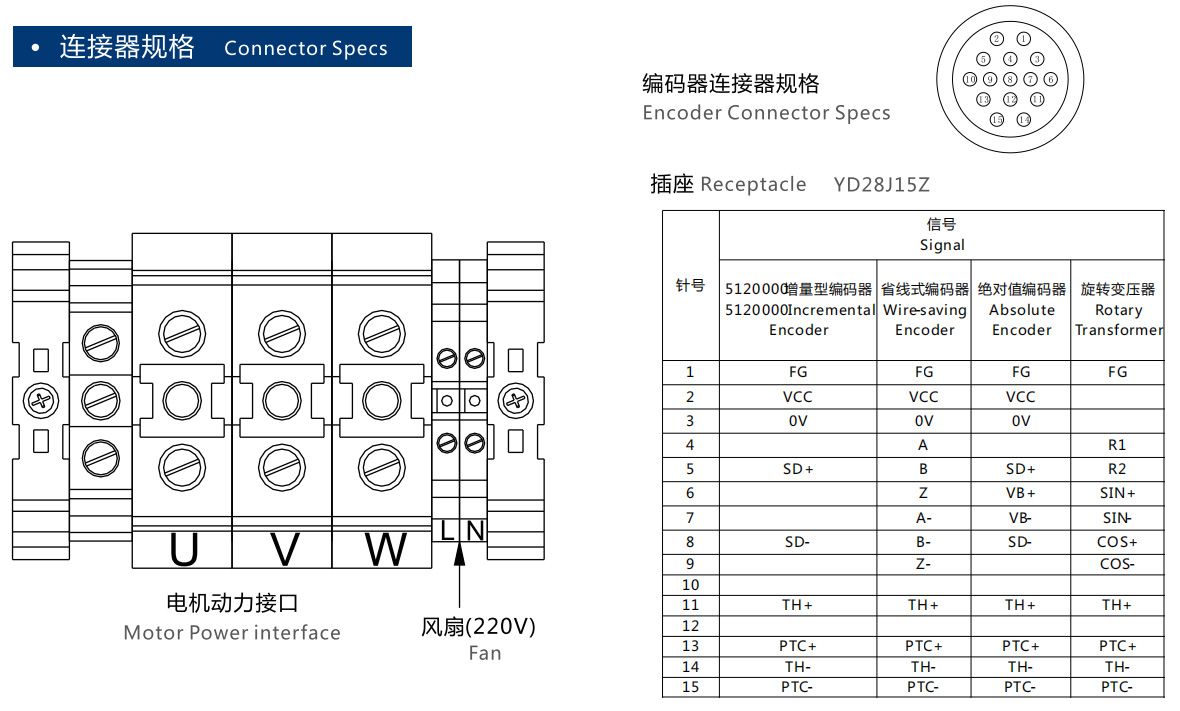

編碼器	選項	5120000增量型編碼器省線式編碼器絕對值編碼器旋轉變壓器
絕緣等級		F
環境溫度		0～+40℃(不結冰)
環境濕度		20~80%RH（不結露)
防護等級		IP54(除輸出軸伸）

伺服電機號		260EMD-
伺服電機號		35KF	38KF	51KF	14KC	16KC	20KC	23EC	31KC
額定電壓	V	380
額定輸出功率	kW	62.3	67.6	90.8	29.3	33.5	41.9	49.2	64.9
額定轉矩	N.m	350	380	510	140	160	200	235	310
最大轉矩	N.m	700	760	1020	280	320	400	470	620
額定電流	Arms	130.7	132.4	193.2	56.0	69.2	84.4	98.3	133.4
最大電流	Arms	216.4	264.8	386.4	112.0	138.4	168.8	196.6	266.8
轉矩常數	N.m/A	2.68	2.87	2.64	2.50	2.31	2.37	2.39	2.32
額定轉速	r/min	1700			2000
最高轉速	r/min	2200			2500
轉動慣量	×10-3kg.㎡	61.2	65.2	86.9	28.5	30.2	36.0	42.8	54.3
重量	kg	169	176	218	105	109	120	133	155
軸向最大荷量	N	1454
徑向最大荷量	N	4700
編碼器	選項	5120000增量型編碼器省線式編碼器絕對值編碼器旋轉變壓器
絕緣等級		F
環境溫度		0～+40℃(不結冰)
環境濕度		20~80%RH（不結露)
防護等級		IP54(除輸出軸伸）

注：括號內的數值表示帶制動器電機的值

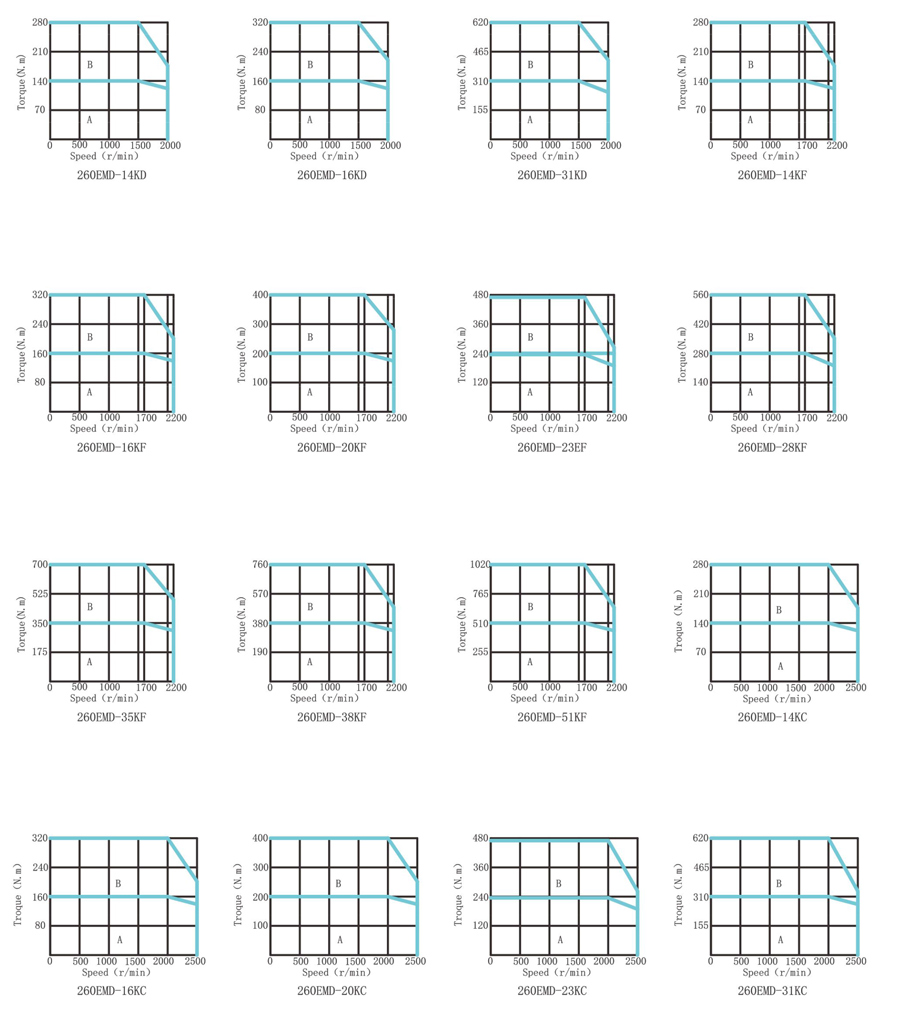

● 轉矩特性

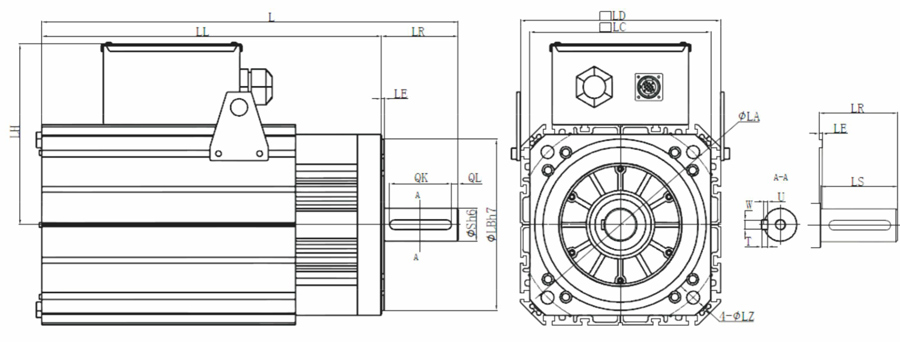

尺寸外形圖
